MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyLun 29 Avr 2013 - 10:20

Sauf empêchement, je serai en Bretagne en juillet, rien ne s'oppose donc à une rencontre à cette occasion... Construction d'un Dewoitine 520 au 1/5 - Page 6 18

Pascal
Revenir en haut Aller en bas
http://www.legang.fr/
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyLun 29 Avr 2013 - 10:26

Super Pascal!
je te passerai mes coordonnées exactes par MP car je suis dans un tout petit village de pécheurs au bord de la mer... pas toujours facile trouver. On pourra aller voler si cela te tente mais pas avec le D 520...du moins pas cette fois.
A plus
Dominique
Revenir en haut Aller en bas
waroff
Adjudant-chef
Adjudant-chef
waroff


Nombre de messages : 518
Date d'inscription : 04/05/2008

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyLun 29 Avr 2013 - 13:49

dominique29 a écrit:
Oui bien sur les feux ne sont allumés que de nuit, mais en maquette il est bon de les rendre fonctionnels car en concours cela fait un petit plus, c'est une fonction supplémentaire qui est implantée et elle ne coûte pas cher, ni en masse ni en complexité.
Je confirme que je suis au CEMA entre le 27 mai et le 2 juin, on tâche de se rencontrer ?
A plus
Dominique

Bonjour Domi,
bon à prévoir, même si je ne compte pas concourir.
OK pour mai/juin

bonne continuation
Waroff
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyLun 29 Avr 2013 - 14:25

Waroff,
Pour se contacter une fois sur place c'est un peu difficile, en effet le téléphone mobile passe mal, on récupère les sms de temps en temps et internet marche quand il a le temps au CEMA. Je te passe mes coordonnées téléphoniques et email par MP.
a plus
Dominique
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptySam 4 Mai 2013 - 18:33

Bonsoir ,
je suis passé voir ce qui se fait de très bien maquettes RC au meeting des fous Volants a Coetquidan. Un beau plateau de modèles des biplans de la première guerre au jets en passant par les chasseurs de la seconde guerre, est présenté au sol et en vol...de quoi donner encore un peu plus l'envie de participer...
Construction d'un Dewoitine 520 au 1/5 - Page 6 Img_1210

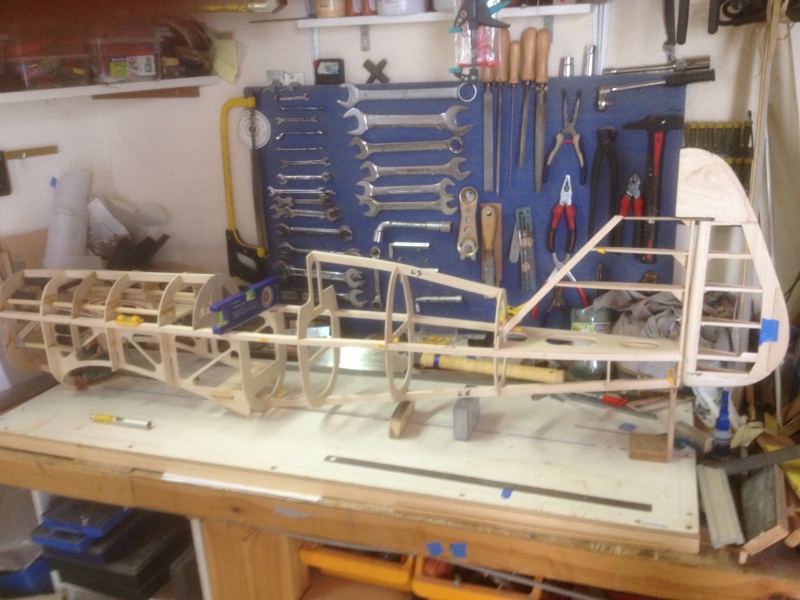

Bon ce n'est pas tout , j'ai enfin terminé mes moulages de pipes d'échappement , toutes entre 15 et 17 grammes. Maintenant je vais les réunir 3 par 3 par la tuyauterie du circuit de réchauffage des mitrailleuses pour former les deux lignes d'échappement.

Pascal, sur la dérive j'ai une petite question, les deux guignols de commande de la gouverne étaient ils visibles de l'extérieur? sur les photos de ma doc je n'ai pas assez de définition sur les photos pour le voir. Cela m'arrangerai bien qu'elles le soient, cela m'éviterai de camoufler la commande.

Dominique
Revenir en haut Aller en bas
Gretsch
Sous-lieutenant
Sous-lieutenant
Gretsch


Nombre de messages : 2773
Age : 62
Localisation : La Réunion
Date d'inscription : 23/01/2008

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyLun 6 Mai 2013 - 23:45

De bien beaux modèles dans cette réunion! Et même un La-5FN... Construction d'un Dewoitine 520 au 1/5 - Page 6 18

J'espère avoir bien compris ta question. Voici ma réponse en images:

Construction d'un Dewoitine 520 au 1/5 - Page 6 202120D520derive

Construction d'un Dewoitine 520 au 1/5 - Page 6 815573D520gouvernail

Construction d'un Dewoitine 520 au 1/5 - Page 6 12 AD31, 62 FI.

Pascal
Revenir en haut Aller en bas
http://www.legang.fr/
waroff
Adjudant-chef
Adjudant-chef
waroff


Nombre de messages : 518
Date d'inscription : 04/05/2008

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMar 7 Mai 2013 - 0:12

Bonsoir,

les guignols de direction ne dépassent pas des côtés du gouvernail, ils sont donc totalement masqués par la tôle de l'étambot.

Domi, j'ai eu ton mp.
Dis, tu pourrais me faire un tirage d'une pipe d'échappement? au 1/5,09, ça passera pour du 1/5.....

ça devait être sympa cette manifestation, en plus sous le soleil!
Le 16 juin, il y aura un grosse réunion au MACAP
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMar 7 Mai 2013 - 14:52

Bonjour Pascal ,
Merci de ta réponse illustrée de photo nettes. Bon les deux guignols sur lesquels viennent se connecter les deux câbles de commande sont invisibles. je vais donc tâcher d'en faire autant. Ce qui me gène c'est le très faible bras de levier que cela donnera.
On va faire avec
A plus
Dominique
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMar 7 Mai 2013 - 15:00

Bonjour Waroff,
Pas de problème pour te tirer 6 pipes d'échappement en résine Construction d'un Dewoitine 520 au 1/5 - Page 6 01 . Sauf accident elles seront prêtes avant mon départ pour le Midi. Tu pourra donc les récupérer quand on va se rencontrer au Planet.
A plus
Dominique
Revenir en haut Aller en bas
waroff
Adjudant-chef
Adjudant-chef
waroff


Nombre de messages : 518
Date d'inscription : 04/05/2008

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMar 7 Mai 2013 - 19:22

Merci Domi pour les échappements ( faut faire attention à ses mots, surtout que tu laisses entendre une rencontre, qui de plus sera dans les bois de Rians...)

J'a re-regardé, les guignols dépassent très légèrement le gabarit du gouvernail et sont carénés par de petits capots.
Pas contre pas de répercussion sur la tôle de l'étambot.
Pour être à l'échelle, il te faudrait des guignols de 15mm de bras de levier
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMar 7 Mai 2013 - 20:33

Bonsoir Waroff,
Oui tu as bien raison, les gens sont tellement mal intentionnés... Dans quel monde vivons nous !
Ton premier élément de ligne d'échappement est dans le moule, il sera démoulable demain vers midi. S'il y a un léger débord du guignol sur la dérive c'est plutôt bien, même minime, cela fait un peu de bras de levier et surtout cela simplifie la fixation du câble de commande qui peut se faire de l'extérieur du fuselage. Important pour remplacer ce câble par exemple.
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptySam 11 Mai 2013 - 12:15

Bonjour,
Les deux lignes d'échappement sont maintenant assemblées.

Construction d'un Dewoitine 520 au 1/5 - Page 6 Img_1211

Chaque ligne pèse 55 grammes, ce qui reste acceptable compte tenu du volume des pièces. Le petit tube en insert fait bien son office, une fois l'obturateur en expansé enlevé, le trou de l'échappement apparaît bien en creux et sensiblement rond.

Le volet de direction avance bien. Il est assez long a faire compte tenu des charnières a axes déportés a intégrer dans la structure ainsi que eles guignols des câbles de commandes, toutes pièces spécifiques métalliques usinées.
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMer 15 Mai 2013 - 14:30

Bonjour,
Le volet de direction est bien avancé. Il intègre les deux guignols de fixation des câbles de commande et les charnières a axe déporté réalisées spécialement pour respecter la cinématique de la gouverne.
Construction d'un Dewoitine 520 au 1/5 - Page 6 Volet_10
Il y a encore a faire la mise en forme du bloc supérieur qui doit parfaitement raccorder avec la partie fixe en construction. Ensuite ce sera le ponçage fin, re mastiquage et entoilage.
SOS pour Pascal ou Waroff a propos d'entoilage du volet de dérive, je me demande si le tab etait entoilé ou en tôle peinte, et enfin le talon de la dérive etait il entoilé ou en tôle peinte?
A bientôt
Dominique
Revenir en haut Aller en bas
Gretsch
Sous-lieutenant
Sous-lieutenant
Gretsch


Nombre de messages : 2773
Age : 62
Localisation : La Réunion
Date d'inscription : 23/01/2008

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMer 15 Mai 2013 - 15:31

Bonjour Dominique,

Un photo du vrai, ça te convient?

Construction d'un Dewoitine 520 au 1/5 - Page 6 761654D520gouvernail

Je crois que tu as tes réponses, là...

Pascal
Revenir en haut Aller en bas
http://www.legang.fr/
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMer 15 Mai 2013 - 15:51

Pascal,
merci pour la photo. Oui elle est utile , mais elle ne m'apporte pas toute la réponse car on ne voit que la structure, on ne sais pas si l'entoilage recouvrait toute la structure y compris les becs de nervures formant un "bord d'attaque" en tôle ainsi que le gros carénage inférieur je j'ai baptisé talon de gouverne dans mon mail précédent.
Ma question n'est pas totalement innocente et elle en cache une seconde: si l'entoilage était partiel , uniquement la partie des queues de nervures , comment était il arrêté ? bandes crantées collées ?
cranté or not cranté that is the question !
A plus ...
Dominique
Revenir en haut Aller en bas
Gretsch
Sous-lieutenant
Sous-lieutenant
Gretsch


Nombre de messages : 2773
Age : 62
Localisation : La Réunion
Date d'inscription : 23/01/2008

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMer 15 Mai 2013 - 17:25

dominique29 a écrit:
bandes crantées collées ?
Oui.

Tu devrais recontacter Gilbert, il a récemment retiré l'entoilage du gouvernail du 603...

Je cherche si j'ai quelque chose d'utile.

Pascal
Revenir en haut Aller en bas
http://www.legang.fr/
yvon bonnemer
Major
Major
yvon bonnemer


Nombre de messages : 855
Age : 75
Localisation : 30140 Tornac
Date d'inscription : 17/01/2010

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMer 15 Mai 2013 - 18:12

Plaisir a suivre cette construction Construction d'un Dewoitine 520 au 1/5 - Page 6 01
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMer 15 Mai 2013 - 19:57

Bonsoir Yvon ,
Merci de ton message. C'est en partie pour donner envie de faire de la maquette volante FRANÇAISE que je j'alimente ce post.
A suivre donc
Dominique
Revenir en haut Aller en bas
waroff
Adjudant-chef
Adjudant-chef
waroff


Nombre de messages : 518
Date d'inscription : 04/05/2008

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMer 15 Mai 2013 - 21:23

Bonsoir,
d'après mes lectures, l'entoilage s'arrêtait aux nervures extrêmes, de là, on comprend que le bord d'attaque, le haut et le bas du gouvernail n'étaient pas recouvert de toile.
En un mot, sur les nervures extrêmes une bande de tissu était prise entre chapeau de nervure et une bande métallique, et rabattue, entre les deux pans ainsi formé, la toile de revêtement était cousue.

extrait notice de reparation
Construction d'un Dewoitine 520 au 1/5 - Page 6 Reento11
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMer 15 Mai 2013 - 22:29

bonsoir Waroff
Ach so! il y avais bien de la bande crantée dans l'affaire!
En effet il est assez probable que les parties en tôle n’étaient pas entoilées. ( le fletner c'est sur, c'est visible sur la photo du volet passée par Pascal dans un de ses messages précédents).
En plus on voit sur une photo de la gouverne que l'entoilage etait renforcé par une bande de toile non crantée au niveau de chaque queue de nervure.
Pour moi c'est assez clair, on a de quoi entoiler comme il faut cette gouverne de direction.
En attendant il faut finaliser la partie fixe pour ajuster les deux parties fixes et mobile avant de figer et entoiler la gouverne
Merci vraiment
Dominique
Revenir en haut Aller en bas
waroff
Adjudant-chef
Adjudant-chef
waroff


Nombre de messages : 518
Date d'inscription : 04/05/2008

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyMer 15 Mai 2013 - 23:12

dominique29 a écrit:
bonsoir Waroff
Ach so! il y avais bien de la bande crantée dans l'affaire!
En effet il est assez probable que les parties en tôle n’étaient pas entoilées. ( le fletner c'est sur, c'est visible sur la photo du volet passée par Pascal dans un de ses messages précédents).
En plus on voit sur une photo de la gouverne que l'entoilage etait renforcé par une bande de toile non crantée au niveau de chaque queue de nervure.
Pour moi c'est assez clair, on a de quoi entoiler comme il faut cette gouverne de direction.
En attendant il faut finaliser la partie fixe pour ajuster les deux parties fixes et mobile avant de figer et entoiler la gouverne
Merci vraiment
Dominique

Les bandes crantées, il y en a toujours là où il y a des coutures, ça protège le fil, et une fois enduit, l'état de surface est grandement amélioré en éliminant ces traînées parasites.
Des bandes non crantées, je suis perplexe. A moins que le crantage ne soit devenu peu visible sous les nombreuses couches d'enduit.
Le crantage empêchait au bord du tissu de s'effilocher durant la manipulation.
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyJeu 16 Mai 2013 - 10:11

Bonjour Waroff,
je suis d'accord sur le fait que des bandes crantées enduites de multiples couches peuvent apparaître comme une simple sur-épaisseur locale. Pour faire ce crantage je vais d'ailleurs me mettre a la recherche de ciseaux ad hoc avec une taille de cran a peu prés a l'echelle.
A plus
Dominique
Revenir en haut Aller en bas
yvon bonnemer
Major
Major
yvon bonnemer


Nombre de messages : 855
Age : 75
Localisation : 30140 Tornac
Date d'inscription : 17/01/2010

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyJeu 16 Mai 2013 - 17:02

Je me rappelle ma grand-mère qui était couturière avait ce genre de ciseaux pour faire l'interieur des doublure il y a un bail je dirais que les triangle fesaient moins d'1cm de base si tu as une couturière dans le coin elle se fera un plaisir de te les prêter Construction d'un Dewoitine 520 au 1/5 - Page 6 28
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyJeu 16 Mai 2013 - 18:47

Oui Yvon ,
c'est vers ce genre d'outil que je compte me tourner ciseaux de couturière ou ciseaux spéciaux pour le scrap booking. Par contre ton idée de le trouver chez une couturière est très bonne, surtout si elle est jeune et jolie, ce qui ne gâtera rien du plaisir de réaliser une belle maquette Construction d'un Dewoitine 520 au 1/5 - Page 6 01 .
Dominique
Revenir en haut Aller en bas
dominique29
Adjudant-chef
Adjudant-chef
dominique29


Nombre de messages : 370
Age : 72
Localisation : Bretagne nord
Date d'inscription : 18/01/2013

Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 EmptyLun 20 Mai 2013 - 17:38

Bonjour a tous. Les petits bouts de fuselage commencent a prendre forme avec le montage de la partie arrière du fuselage : Construction d'un Dewoitine 520 au 1/5 - Page 6 Img_1212 Cela commence a prendre tournure et la forme du fuselage se laisse deviner. Par contre cela commence a prendre un sacré place et il en manque encore plus de 30 cm sur l'avant (partie avant du capot, hélice et cône). On avance lentement mais on avance ! A bientôt Dominique
Revenir en haut Aller en bas
Contenu sponsorisé





Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty
MessageSujet: Re: Construction d'un Dewoitine 520 au 1/5   Construction d'un Dewoitine 520 au 1/5 - Page 6 Empty

Revenir en haut Aller en bas

Construction d'un Dewoitine 520 au 1/5
Revenir en haut
Page 6 sur 19Aller à la page : Précédent  1 ... 5, 6, 7 ... 12 ... 19  Suivant
 Sujets similaires
-
» Construction d' un Canadair CL-415 en PSS!
» Construction virtuelle d'un B-17
» Construction et assemblage des B17
» CONSTRUCTION D UN SU27
» Venez voir les photos sur la construction d'un FW 190-D

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Aviation Ancienne :: Divertissements et échanges :: Maquettisme et aéromodélisme :: Modèlisme aéronautique-
Sauter vers:
